Rugged Flexible cryogenic thermocouple
above : rugged flexible cryogenic thermocouple



Débimètre cryogénique



Principe et Réalisation



La détermination du débit repose sur la mesure très sensible d'une différence de température à l'aide d'un thermocouple différentiel Supraconducteur/Or-Fer. En appliquant une puissance P dans une conduite isolée, on élève légèrement la température de l'ensemble du fluide qui circule. Cette différence de température DT (de l'ordre de 10 mK) entre l'amont et l'aval du chauffage est mesurée à l'aide du thermocouple différentiel, et le débit massique dm/dt est inversement proportionnel à DT.



principe debitmetre cryogenique


Pour des débits variables entre 1 et 300 grammes d'Hélium par seconde, des puissances de 0,1 à 30 Watt permettent d'obtenir une différence de température de quelque 10 mK, se traduisant par une tension de l'ordre du microvolt aux bornes du thermocouple, tension qui sera mesurable à mieux que le pourcent au moyen d'un nanovoltmètre.



Ce débitmètre cryogénique présente trois avantage notables :

  • en premier lieu, il fonctionne à basse température, ce qui est indispensable ici puisque le réfrigérateur qui alimente l'expérience travaille en circuit fermé, et liquéfie directement le gaz froid (T ≈ 10 K) en aval du jet.
  • En second lieu, ce débitmètre ne requiert aucun étalonnage, sinon la connaissance de la sensibilité du thermocouple.
  • Enfin, il permet la mesure de débits variables sur plusieurs ordres de grandeur. A notre connaissance, aucun débitmètre industriel ne présente ces performances.





    Photo et Exemple d'utilisation



    Photo debitmetre Stabilite Debit Experience GReC

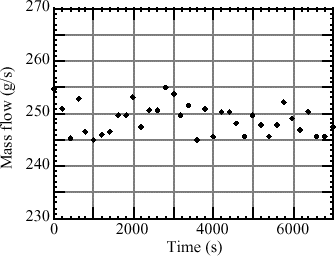

    LEFT : Débimètre utilisé dans l'expérience GReC - RIGHT : Exemple d'enregistrement de la stabilité temporelle du débit dans l'expérience GReC
